技术参数

项目		单位	参数
作业性能	罐体总容积	m3	4.3
	最大真空度	%	93%
	理论抽速	L/s	45
	最大抽吸深度	m	≥4.5
	旋转臂架旋转方式		手动旋转
	旋转臂架角度	。	360
	污水罐排放		压排及重力排放
行驶性能	最高车速	km/h	110
行驶性能	最大爬坡度	%	30
质量参数	整车整备质量	kg	3950
质量参数	最大总质量	kg	7360
结构尺寸	外形尺寸(长x宽x高)	mm	6000x2000x2440
	轴距	mm	3308
	接近角	。	27.7
	离去角	。	17

产品简介

JLL5070GXEEQE6 吸粪车是采用东风汽车股份有限公司生产的定型产品EQ1075SJ3CDF 国Ⅵ二类底盘改制。由底盘车发动机产生的动力经变速箱侧取力器驱动真空泵旋转，当真空泵的偏心转子旋转时，旋片在离心力的作用下紧贴着泵的内壁滑动，吸气口和排气口分别吸入和排出气体，如此反复循环，当吸气口通过四通阀与污水罐连接时，污水罐内产生真空，将吸污管插入污水中，污物在大气压和气流的作用下被吸入到污水罐中。当吸气口通过四通阀与大气连接时，污水罐内产生正压，污水罐中的污水通过吸污管排放到指定地方。

JLL5070GXEEQE6 吸粪车广泛适用于城乡环卫部门抽吸和运送粪便及其它污水。具有抽吸效率高、自吸、自排及直灌等特点，操作快速、简便。

结构简述

二类底盘：采用东风汽车股份有限公司生产的定型产品EQ1075SJ3CDF国Ⅵ二类底盘。
污水罐：采用椭圆形罐体结构，设有液位计、高液位报警、高液位防溢流等装置，总容积为4.3立方米。
真空系统：由真空泵、一级油气分离器、二级油气分离器、气水分离器、防溢装置、四通阀组成。

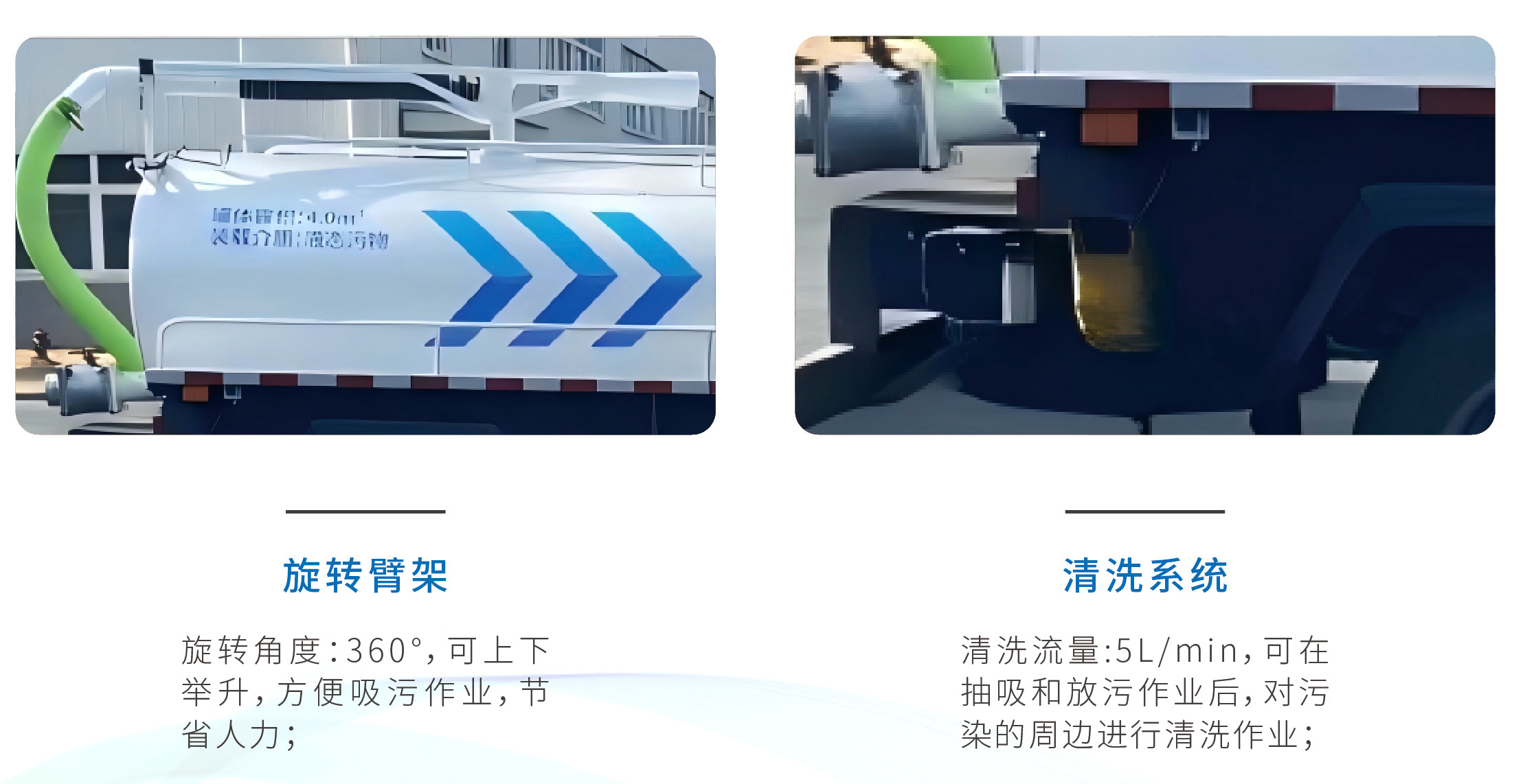

旋转臂架：由旋转座、臂架、吸污管组成，可水平360度旋转、上下举升，吸污作业方便。
清洗系统：由清洗泵、水箱、喷枪、卷盘等组成，用于冲洗污物及清洗整车。

产品特点

真空系统选用杭州威龙品牌，具有抽吸效率高、油气分离、气水分离等特点，操作快速、简便；
可抽吸粪便、污水、污泥浆和混有较小悬浮杂物的液体；
污水罐采用椭圆形结构，内部防腐处理，有效延长污水罐寿命；
污水罐设有液位计、高液位保护报警装置、高液位保护防溢流装置。
罐体后端设有排放口，污物可在重力作用下排出或使用真空泵往罐体灌入空气，快速排放粪液；
污水罐顶部设置有旋转臂架，可水平360度旋转、上下举升，吸污作业方便；
真空系统有排气装置，可在作业结束后轻松将污水罐与大气相连，保证罐体在运输过程中处于常压状态，有效保证运输安全。
整车配有清洗系统，可在抽吸和放污作业后，对污染的周边进行清洗作业。
